Ci sono in commercio varie interfacce da collegare all'autoradio, sono valide ma costano abbastanza. Ho creato per la mia M1 un sistema semplice ed economico.

Nell'autoradio di serie, esistono ingressi per il lettore cassette, per un caricatore cd esterno e per minidisc. Il problema è che tutti questi ingressi, pare ,si attivino quando ricevono o dei comandi positivo/negativo, o dei segnali dal bus di sistema, o da entrambi, in realtà non si è a conoscenza della logica di funzionamento.

E’ chiaro che , in assenza di schemi, nessuno si presta a sacrificare la propria autoradio. Bisogna allora trovare la maniera di “ingannare” il sistema e, con un piccolo trucco, mi sembra di esserci riuscito.

Utensili 1. cacciavite a croce 2. cacciavite a taglio piccolo 3. saldatore piccolo 4. pinza piccola

Componenti 1. stagno 2. fascette di plastica (immagine 1) 3. un cd vergine 4. cavo stereo 3.5mm maschio/femmina (o altro cavo che si decide di utilizzare) (immagine 2)

45_2m3fnz4.jpg _immagine 1: fascette_

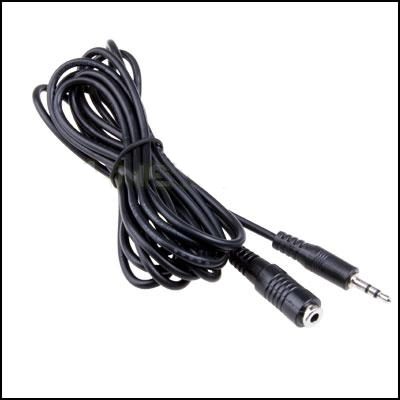

46_30be4hs.jpg _immagine 2: cavo stereo_

La lunghezza del cavo dipende da dove noi vogliamo portare l'ingresso AUX-IN, per esempio nel cassettino portaoggetti, nel bracciolo centrale, nel bagagliaio etc. Del cavo stereo dobbiamo tagliare uno dei due capi, proprio quello che non vogliamo usare. L'altro sarà quello che collegheremo al lettore mp3.

### Smontare l'autoradio

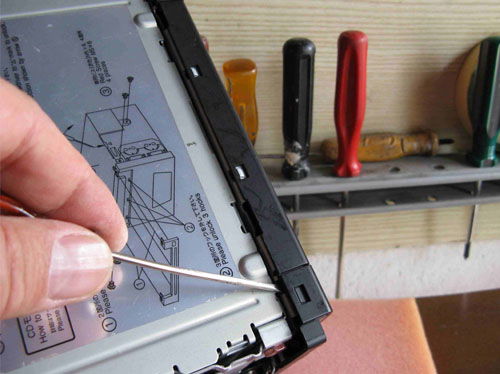

Dopo avere smontato l'autoradio dalla consolle, la posiamo sopra qualcosa di morbido. Togliamo, facendo leva con un cacciavite, la mascherina lettore cd.

47_x3v04p.jpg _Fig.1_

Svitare le 2+2 viti a croce sui due lati

48_imt7gk.jpg _Fig.2_

Dobbiamo adesso separare il lettore cd dal resto della radio, e per fare questo lo solleviamo perpendicolarmente.

49_2edmtco.jpg _Fig.3_

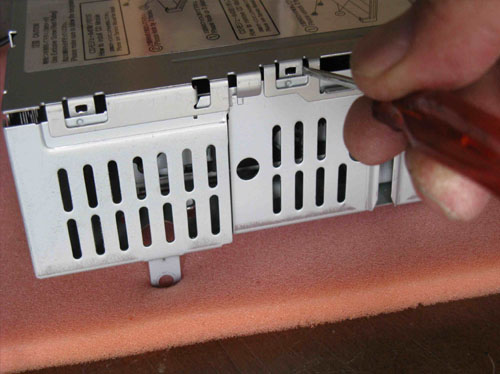

Con un piccolo cacciavite facciamo leva tutto attorno al coperchio in lamiera, per poterlo sollevare, è solo incastrato

50_otjlsj.jpg _Fig.4_

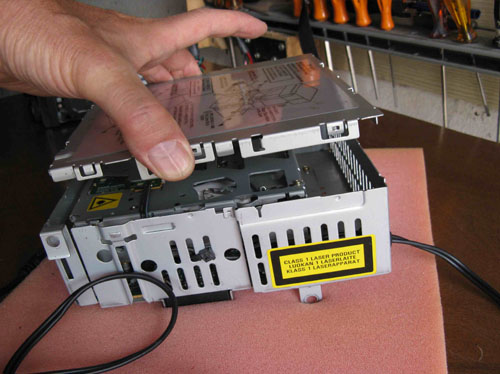

Accediamo alla meccanica cd

51_2uhyf09.jpg _Fig.5_

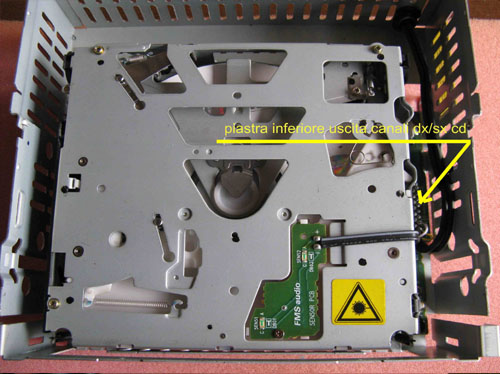

Dobbiamo alzare la meccanica per accedere alla piastra inferiore uscite canali dx e sx cd

52_23k2l29.jpg _Fig.6_

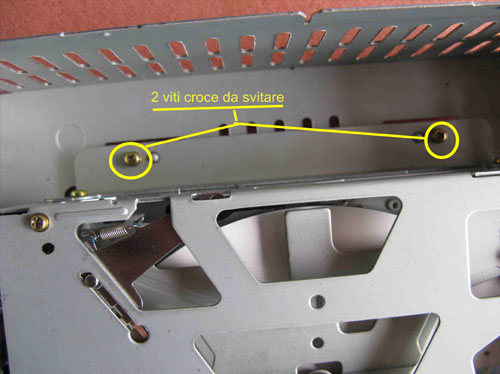

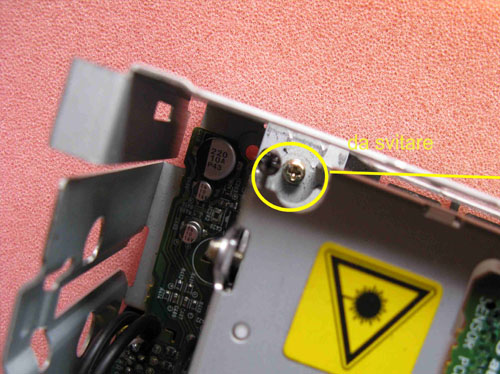

Ci sono quattro viti da svitare per alzare la meccanica

53_jkwvpc.jpg _Fig.7_

54_33dgro7.jpg _Fig.8_

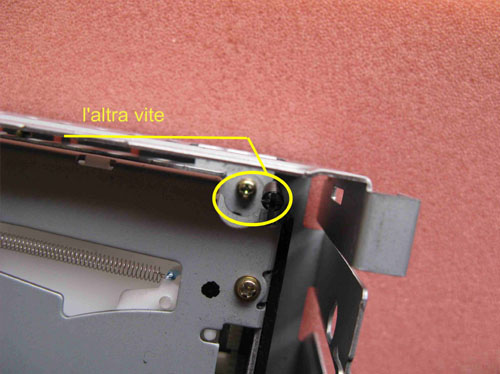

55_szdahs.jpg _Fig.9_

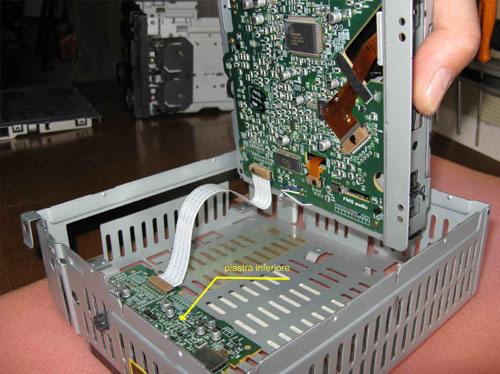

alzare la meccanica e spostarla di lato

56_j5kwf4.jpg _Fig.10_

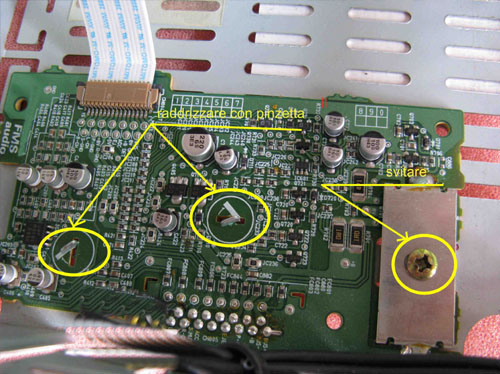

svitare la basetta

57_28lq878.jpg _Fig.11_

### Saldatura

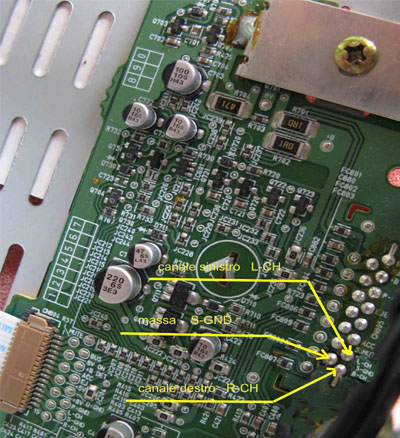

individuare gli ingressi, canale destro/sinistro e massa

58_2dax4xe.jpg _Fig.12_

Preparare il cavo audio per la saldatura

59_13z8pwl.jpg _Fig.13_

schema del jack audio

60_264stwi.jpg _Fig.14_

Ravvivare con stagno i terminali del cavo, e proteggere con un pezzo di guaina il GND-MASSA, lasciando fuori solo un paio di mm.

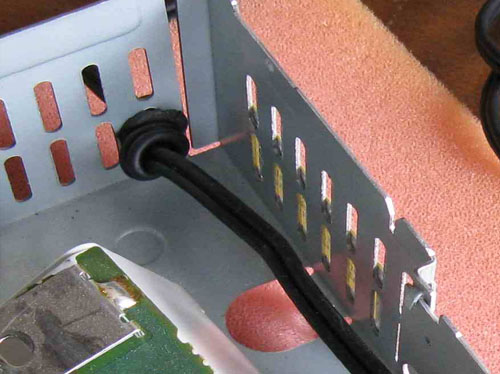

Prima di saldare, decidere dove far passare il cavo audio nel telaio dell'autoradio, inserire un gommino passacavo, e fare un nodo perché il cavo non esca tirandolo.

61_ohk45t.jpg _Fig.15_

mettere la basetta comoda, e saldare come da foto

62_2d26u4x.jpg _Fig.16_

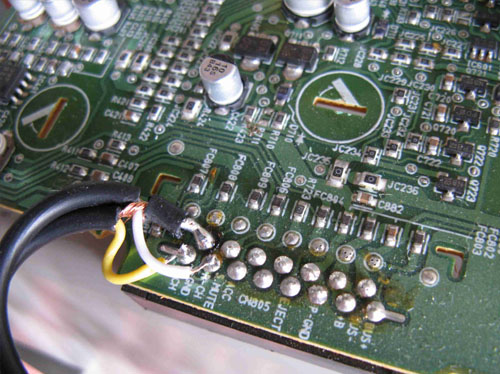

63_qswh78.jpg _Fig.17_

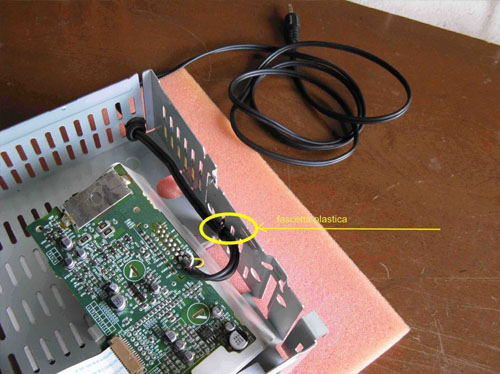

Fissare la basetta, bloccare il cavo con una fascetta plastica, e cominciare a rimontare.

64_2uyrq86.jpg _Fig.18_

Ultima fase

Per “ingannare” il sistema dopo avere rimontato tutto, andare al pc, e creare un cd con 80 minuti di silenzio (con qualsiasi programma di masterizzazione si riesce) Facendo partire il cd, si attiva il relativo ingresso, e noi che siamo collegati in parallelo su questo, possiamo sentire -se il cd è appunto silenzioso- il nostro lettore mp3.

65_e5o19s.jpg _Fig.19_

Collegare il lettore mp3, fare partire il cd, accendere il lettore mp3 e per tutto il tempo che vorrete (mettendo per esempio il cd su repeat) potrete ascoltare la vostra compilation preferita.

Questo sistema permette di recuperare autoradio con lettore cd difettoso. Può funzionare con altre autoradio, se si trovano gli ingressi cd. Consiglio di partire con il volume del lettore mp3 al minimo, per trovare il giusto compromesso.

Problemi con il volume non dovrebbero essercene, con il mio lo tengo quasi al massimo. Nell'ascolto dei cd, il lettore mp3 anche se spento (dipende dal tipo) essendo in parallelo, influenza la qualità: o lo si stacca dal connettore, o chi ha voglia, può costruire un piccolo circuito con relè automatico di esclusione. Naturalmente gli 80 minuti di silenzio sono coperti da copyright… Attendo critiche, commenti, idee e integrazioni all'articolo

Buon lavoro e buon ascolto a tutti!!
