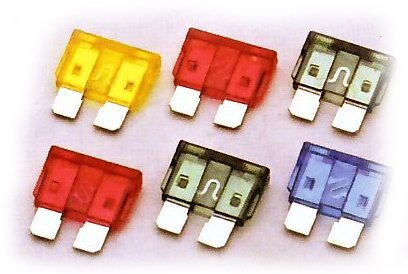

16_fuse21.jpg I fusibili sono dei dispositivi per la protezione dalle sovracorrenti, adatti sia per sovraccarico che per cortocircuito.

Com'è fatto? - Due terminali che permettono di collegare il fusibile in serie al tratto di impianto da proteggere, in modo che possa circolare tutta la corrente circolante nel circuito. - Un elemento conduttore avente temperatura di fusione dipendente dalla portata, a forma di filo o nastro avente il compito, fondendo, di interrompere il circuito in cui è inserito. - Una custodia esterna, in vetro, metallo o materiale ceramico a seconda dei tipi delle caratteristiche. Se un componente della vostra macchina non funziona non allarmatevi magari è saltato solo il fusibile ; dopo averlo cambiato ricordatevi sempre di verificare l'impianto elettrico se vi siano fili spelati o contatti anomali .

La Mx-5 ha due scatole fusibili una nell'abitacolo ed una nel vano motore.

Fusibili abitacolo

La scatola porta fusibili si trova a sinistra rispetto al guidatore ed ha uno sportellino ad incastro che si rimuove. ed ecco cm si presenta:

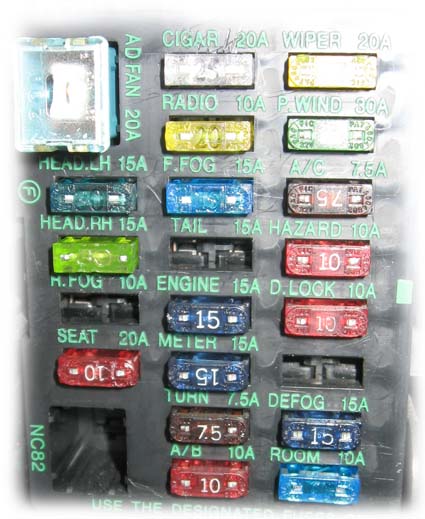

15_fuseabi.jpg \[img=“http://www.mx5italia.com/tecnical/manutenzione/foto/fuseabi.jpg” alt=““\]\[/img\] _Fig.1: foto fatta mentre sistemavo i fusibili…alcuni possono essere errati o mancanti è solo esemplificativa siccome nn è facile leggere le scritte sul pannello per la posizione_

Numero Descrizione Amperagggio Colore Componente Protetto 1 ROOM 10A Rosso Luci abitacolo, antenna automatica\*, avvisatore sonoro 2 DEFOG 15A Blu Sbrinatore lunotto 3 TAIL 15A Blu Luci posteriori, luci di posizione 4 HAZARD 10A Rosso Indicatori direzione 5 D. LOCK 10A Rosso Chiusure centralizzate\* 6 AUDIO 20A Giallo Radio 7 CIGAR 20A Giallo Accendisigari 8 RADIO 10A Rosso Radio 9 WIPER 20A Giallo Tergicristalli lavavetro 10 A/C 10A Rosso Aria condizionata 11 P.WIND 30A Verde Alzacristalli elettrici\* 12 E.FOG 20A Giallo 13 Engine 15A Blu Sistema controlli motore 14 Meter 15A Blu Pannello strumenti 15 TURN 10A Rosso Indicatori di direzione 16 A/B 10A Rosso Air Bag, Sistema Abs 17 ST. SIG\* 10A Rosso - 18 R.FOG 10A ROsso Luce retronebbia 19 HEAD.RH 15A Blu Fari (destra) 20 HEAD. LH 15A Blu Fari (sinistra)

Fusibili vano motore

Se si brucia uno di questi fusibili è abbastanza grave e si consiglia dopo la sostituzione una ispezione dell'impianto elettrico da parte di un elettrauto :

Quella nel motore aprendo lo sportellino il porta fusibili si presenta cosi

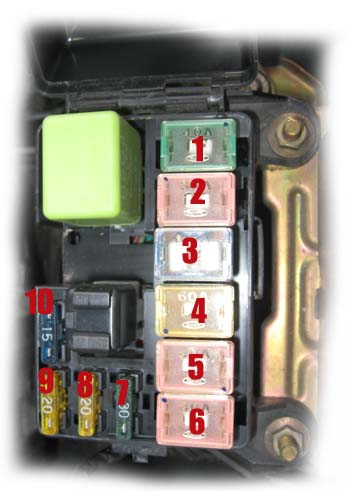

www.mx5italia.com_tecnical_manutenzione_foto_fuseeng.jpg 17_fuseeng.jpg _Fig.2: foto dei fusibili nel vano motore._

Ed ecco la tabella

_Descrizione_ _Amperaggio_ _Colore_ _Componenti Protetti_ 1 HEAD 40A Verde fari 2 FUEL INS 30 A Rosa Impianto iniezione carburante 3 MAIN 80 A Nero/Blu (Fl) Protezione tutti i circuiti 4 IG KEY 40 A Verde/ Giallo (FL) Tutti i circuiti relativi all'accensione 5 BLOWER 30 A Rosa Motorino ventola di riscaldamento 6 FAN 30A Rosa Ventola di raffreddamento 7 BTN 1 20A/ 30A(FL) Giallo / Verde (Fl) Luci posteriori, indicatori di direzione ,illuminazione cruscotto\*, antenna automatica \* 8 BTN 2 20A Giallo Sbrinatore lunotto posteriore , chiusura centralizzata 9 ABS 20A giallo Sistema abs 10 STOP 15A Blu Luci Stop Clackson

\*Solo in alcuni modelli

Fonte: Omniauto

Creato il: 02-11-2010 Ultimo Aggiornamento: 04-11-2010 Autore: Tiro!
